产品总述

    DC24V和DC48V系列逆变电源专为邮电通讯行业设计，适用于48V、-48V或24V直流屏的程控交换机、计算机房、网络、计费、服务器及事故照明等场所。市电正常情况时，由交流市电经过静态开关给重要负载供电，一旦出现市电停电或超出正常范围等异常情况，用电设备便由市电供电转为直流（蓄电池）逆变供电。

DC110V和DC220V系列逆变电源专为发电厂、变电站、供电局等场所设计，广泛应用于110V或220V电力系统、监控、载波、继电保护及事故照明等场合。该供电系统可从电厂或变电站自有的直流屏取电，组成交直流双路供电的不间断供电系统。

（一） SP系列产品概述

SP系列正弦波逆变器是为电力系统及邮电通讯事业的实际需要，考虑到空间安装大小及IT时代对逆变器管理的自动化和网络化的需求，以及噪音对办公室或机房工作人员的影响而专门设计生产的逆变器。

该系列逆变器采用先进的SPWM和CPU控制技术，控制精确，输入输出隔离，安全高效，可靠性好，尤其对感性负载的冲击承受能力强。该系列产品不仅体积小，重量轻，外形美观，安装维护简便，操作简单，噪音低，反灌杂音低，无污染，还具有实时数据采集和远程通讯功能，为广大系统用户实施网络管理和远程监控提供了便利。该逆变器不仅仅适用于通讯行业，同时也适用于其它对供电品质要求较高的场合，是办公室自动化的理想的电源选择。

（二）．SP系列功能简介

a) SP系列逆变电源为智能型专用逆变电源，采用智能化微电脑CPU控制技术，控制线路简捷、可靠，快速响应外部环境的变化；

b) SP系列逆变电源采用SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波；

c) SP系列逆变电源带载能力强、负载兼容性好，内置旁路开关，提高了逆变电源供电的连续性、可靠性；

d) SP系列逆变电源直流输入端采用先进的反灌杂音抑制技术，与其他共用直流屏的通讯设备互不干扰，交流输入端采用多重滤波，消除市电电网的干扰，满足应用系统需要主用交流电源的需求；

e) SP系列逆变电源可灵活设置为AC主供型和DC主供型(任意选择一种)：

1. AC主供型逆变电源在有市电时，处于市电输出，当市电输入故障时自动切换到逆变输出；

2. DC主供型逆变电源在有市电时，处于逆变输出，当直流输入故障时自动切换到市电输出；

f) SP系列逆变电源设计完善，允许在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换；

g) SP系列逆变电源在出现电池电压高/低、过载告警关断输出后，电池电压恢复正常，电源自动恢复输出，消除了过载现象50秒后，电源自动恢复输出，此项功能尤其适用于无人值守的通讯基站；

h) SP系列逆变电源支持LCD显示功能，让客户随时了解机器内部工作状况。采用1602B、122*32点阵，蓝色背景，银白色字幕。

i) SP系列逆变电源支持交流开机功能，用于直流故障情况下开机（选配）；

j) SP系列逆变电源支持通讯功能，利用监控软件实时了解电源工作情况（选配）；

k) SP系列逆变电源支持TCP/IP协议功能，利用监控软件走以太网的方式进行远程（单台/多台）实时了解电源工作情况（选配）；

l) SP系列逆变电源提供三组无源干结点，分别用于直流输入故障、交流输入故障和交流输出故障告警（选配）。

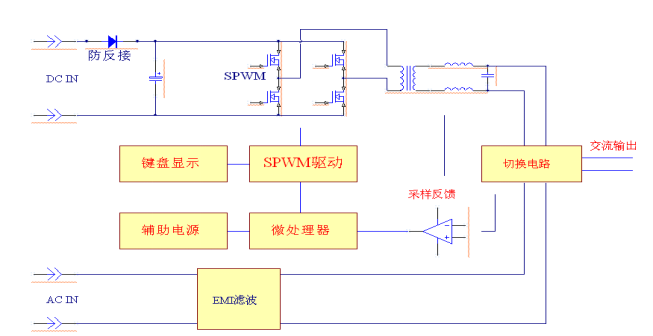

        图1：逆变电源功能框图

（二） SP系列技术指标

图表一：SP系列逆变电源技术指标：

备注：额定输出功率误差为：500VA为±50W；其余1-6KVA为±100W

图表二：SP系列逆变电源输入直流电压、电流、效率(误差：+/-0.5~1V)：

备注：1:针对220V逆变器0.5-2KVA关机点为192-270V;3-6KVA关机点为:180-270V.

         2:因测试时使用的仪表差异,可能会使范围点有些偏差.

说明：

1）为了保护蓄电池，只有当蓄电池电压处于 开机电压  范围之内时，逆变器才能正常开机。

2）开机进入工作状态后，只要蓄电池电压处于 关断电压 范围之内，逆变器都能正常工作。当蓄电池电压降到 开机电压 下限时会有电压低告警,继续下降到 关断电压  下限时逆变器关机。

图表三：机械尺寸

A：482（宽）×88（高）×250（深）mm

B：482（宽）×88（高）×300（深）mm

C：482（宽）×88（高）×380（深）mm

D：175（宽）×275（高）×452（深）mm

E：222（宽）×328（高）×452（深）mm
