（一）产品概述：

SP系列电力UPS电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

（二）SP-UPS电源技术特点：

  ● 完全隔离型逆变技术，输出无噪音正弦交流电压

  ● 逆变单元采用先进的SPWM技术，波形纯净

● 独有的动态电流环控制技术确保逆变器可靠运行

● 过负载能力强，能承受计算机满负载开机

● 大功率旁路开关，过载时可由旁路供电

● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能

  ● 逆变器前面板有LED/LCD显示方式，状态一目了然

（三）工作状态说明：

1、交流输入、旁路输入、直流输入都正常时，由交流输入经隔离、整流、滤波后，再经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；

2、当交流输入异常，旁路输入、电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；

3、当交流输入、旁路输入正常，直流输入异常时，由旁路输入通过静态开关1向负载提供电源（即交流旁路供电）；

4、交流输入、旁路输入、直流输入都正常时，由交流输入经隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。

5、维修旁路空开是为了便于维护逆变器而专设的应急输出通道，正常时应为断开状态，若此开关闭合，逆变器将无法进入逆变状态，且液晶屏提示，驱动过流！！！

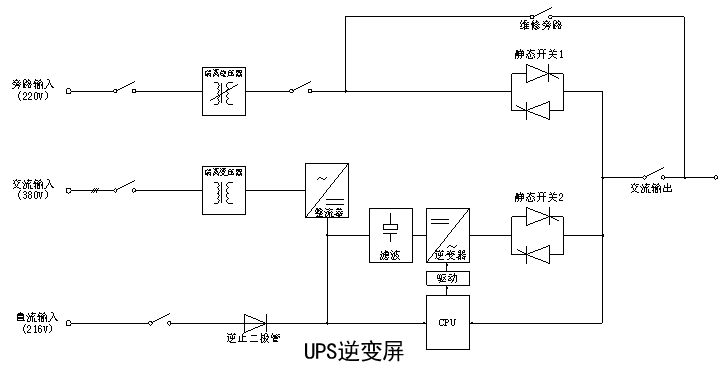

（四） 工作原理

（五）主要技术参数如下：

（六）保护功能

SP系列UPS电源具有完善的保护功能，一旦出现下表所列故障，UPS电源将进入逆变状态或关闭输出，以保证负载不受损坏，同时UPS电源自身也得到保护。

注：UPS电源在欠压保护后，必须回至设定恢复工作点以上时，才能再次启动。设置回差电压是为了防止避免系统在保护点附近震荡。当UPS电源首次开机时，如果输入电压正好处于保护点和恢复工作点之间时，机器将处于保护状态并显示欠压。

（七）工作环境

本产品的使用环境请尽量满足以下要求：

● 置于无尘垢和干燥通风的场所 (在宽敞的房间内安装本产品，房间内安装强制性通风设备)

● 适当的温度 (UPS电源能在-10℃～40℃的室内环境下运行，但进行开启时的温度最好高于0℃，理想的操作温度为10℃～25℃)

● 相对湿度符合要求（10%～90%）不结露

● 海拔  ≤1000m  海拔高度超过1000米时，建议降低机器额定容量使用（参照GB3859.2）

● 无水蒸汽或其它腐蚀性气体，附近无易燃易爆品

● 有符合安全规定的前级电源
